Kurz gefasst: Ein ILI9341-TFT-Display ist ein kleiner Farbbildschirm, der auf dem Treiber-IC ILI9341 basiert. Er stellt einen soliden Ausgangspunkt für industrielle Schnittstellen im QVGA-Format (240×320 Pixel) dar. Doch ob sich das Display im Praxiseinsatz bewährt, hängt nicht vom IC ab, sondern vom Panel, der Schnittstelle und der Lieferkette.

Dieser Leitfaden richtet sich an Hardware-Entwickler, Produktmanager und Einkäufer. Sie sind vielleicht schon auf einem Entwicklungsboard mit dem ILI9341 in Berührung gekommen – nun gilt es zu entscheiden, ob er auch in Ihr Produkt gehört.

Was ist ein ILI9341-TFT-Display?

ILI9341: Ein Single-Chip-Treiber-IC für a-Si-TFT-LCD-Panels. Er steuert 240 RGB × 320 Pixel mit bis zu 262.000 Farben an.Der ILI9341 ist der Controller, nicht der Bildschirm selbst. Ein fertiges Modul umfasst den Treiber-IC, das TFT-Glas, die Hintergrundbeleuchtung sowie optional eine Touch-Schicht. Eigenschaften wie Blickwinkel, Helligkeit und Temperaturbereich werden durch das Panel und die Hintergrundbeleuchtung bestimmt, nicht durch den IC.

Die wichtigsten technischen Daten des ILI9341 im Überblick

Zwei Funktionen sind bei der praktischen Umsetzung besonders hilfreich. Der On-Chip-RAM speichert das vollständige Bild, sodass der Mikrocontroller (MCU) das Display nicht kontinuierlich aktualisieren muss. Dank der Fensteradressierung (Window Addressing) lässt sich ein bestimmter Bereich aktualisieren, ohne den gesamten Bildschirminhalt neu aufbauen zu müssen.

F: Bestimmt der ILI9341 die Bildqualität?

A: Nein. Diese hängt vom Display-Panel, der Hintergrundbeleuchtung und der Glasbeschaffenheit ab. Wenn Sie verschiedene Anbieter vergleichen, erkundigen Sie sich – neben der Bezeichnung des ICs – auch nach Helligkeit, Blickrichtung, Betriebstemperaturbereich und der Lebensdauer der Hintergrundbeleuchtung.

SPI, 8080 oder RGB: Welche Schnittstelle passt zu Ihrem Design?

Wählen Sie zuerst die Schnittstelle aus. Sie bestimmt die Anzahl der benötigten Pins, die Aktualisierungsrate und die Wahl des Mikrocontrollers (MCU).

Wie schnell kann SPI einen 320×240-Bildschirm aktualisieren?

Rechnen Sie nach, bevor Sie sich festlegen.

·Pixel: 320 × 240 = 76.800

·Bits pro Pixel (RGB565): 16

·Bits pro Vollbild: 1.228.800

Dies sind Idealwerte. Der tatsächliche Durchsatz ist aufgrund von Befehls-Overhead und der Geschwindigkeit des Mikrocontrollers (MCU) geringer. Überprüfen Sie zudem die im Datenblatt Ihres Moduls angegebene maximale Taktfrequenz.

Was Benchmarks zeigen: Taktfrequenz ist nicht gleichbedeutend mit flüssiger Darstellung

Kurz gesagt: Der SPI-Takt gibt lediglich die Obergrenze vor. Er bestimmt nicht, wie flüssig sich die Bildschirmanzeige anfühlt.

Unsere Benchmarks basieren auf einer 4-Draht-SPI-Verbindung, dem RGB565-Farbformat und einem vollständigen Neuaufbau des Bildschirminhalts bei einer Auflösung von 240×240 Pixeln. Zum Einsatz kamen Controller der ST7789-Klasse, die mit der ILI9341-Serie vergleichbar sind. Als Mikrocontroller (MCUs) wurden Modelle der Typen ESP32-S3, STM32F4/F7 sowie RP2040 verwendet.

Ohne DMA zeigt ein Logikanalysator Leerlaufphasen zwischen den Bytes. Ein hoher Takt ohne DMA ist nur auf dem Papier schnell. Mit DMA liegt der optimale Bereich für die meisten kleinen Displays bei 30–40 MHz. Oberhalb von etwa 35 fps bringt eine weitere Erhöhung des Taktes kaum noch Vorteile. In Kundentests führte eine Steigerung von 40 MHz auf 60 MHz lediglich zu einem Zuwachs von 2–4 fps. Wir raten davon ab, das Design auf Taktraten auszulegen, die außerhalb der Spezifikation liegen.

F: Warum kommt es selbst bei hoher Taktfrequenz zu Bildzerreißeffekten (Tearing)?

A: Das Display arbeitet mit einer festen internen Bildwiederholrate – bei kleinen Treibern oft 60 Hz. Dauert die Übertragung eines Frames länger als etwa 16,7 ms, tritt weiterhin Tearing auf. Bei 40 MHz benötigt ein Frame mit 240×320 Pixeln etwa 31 ms. Der TE-Pin (Tearing Effect) hilft nur dann, wenn die Übertragung vollständig in das Zeitfenster zwischen den Bildaufbauzyklen (Blanking-Intervall) passt.

Empfohlene Reihenfolge für Optimierungen:

1. Zuerst „Partial Refresh“ (teilweise Aktualisierung) implementieren: Nur den geänderten Bereich neu zeichnen. Bei 20 MHz kann ein kleiner Bereich mit nahezu 60 Hz aktualisiert werden – das ist effizienter als ein vollständiger Bildaufbau bei 40 MHz.

2. DMA aktivieren: Manche Bibliotheken nutzen standardmäßig CPU-Polling; in diesem Fall hat eine Änderung der Taktfrequenz keinerlei Auswirkungen.

3. Taktfrequenz erst ganz zum Schluss erhöhen: Höhere Taktraten führen zu einem höheren Stromverbrauch und einem größeren Risiko für Signalstörungen.

Praxishinweise:

· Den DC-Pin beibehalten: Ein 3-Draht-SPI-Protokoll (9-Bit) reduziert bei gleicher Taktfrequenz die erreichbare Bildrate.

· Signalpfad beachten: Bei Taktraten über 40 MHz sollten die Leiterbahnen nicht länger als etwa 5 cm sein; zudem empfiehlt sich ein 22-Ω-Serienwiderstand in der Nähe des Mikrocontrollers (MCU).

· Eigene Hardware testen: Module verschiedener Hersteller können sich bei identischer Taktfrequenz unterschiedlich verhalten.

Wann sollte die Schnittstelle gewechselt werden? Für statische Inhalte oder Teilaktualisierungen ist SPI (20–32 MHz) mit DMA gut geeignet. Bei häufigen Vollbild-Animationen sollte eine parallele Schnittstelle verwendet werden. Ab einer Auflösung von 320×480 Pixeln kann SPI keine flüssigen Vollbild-Bewegungen mehr gewährleisten; in diesem Fall sind eine parallele Schnittstelle oder RGB-Ansteuerung vorzuziehen.

Einsatz von ILI9341-Displays in Industrieanlagen

Ein 240×320-Farbbildschirm eignet sich für Geräte, bei denen es darum geht, wenige Informationen übersichtlich darzustellen. Für komplexe Dashboards mit einer hohen Informationsdichte ist er nicht ausgelegt.

Wenn Sie mehr Bildschirminhalt darstellen müssen, wählen Sie eine größere Bildschirmdiagonale oder eine höhere Auflösung. Unsere TFT-Display-Serie deckt beide Aspekte ab. Für einfache, statische Anzeigen sind COG- oder Segment-LCDs oft stromsparender. Wählen Sie das Display passend zu den darzustellenden Inhalten.

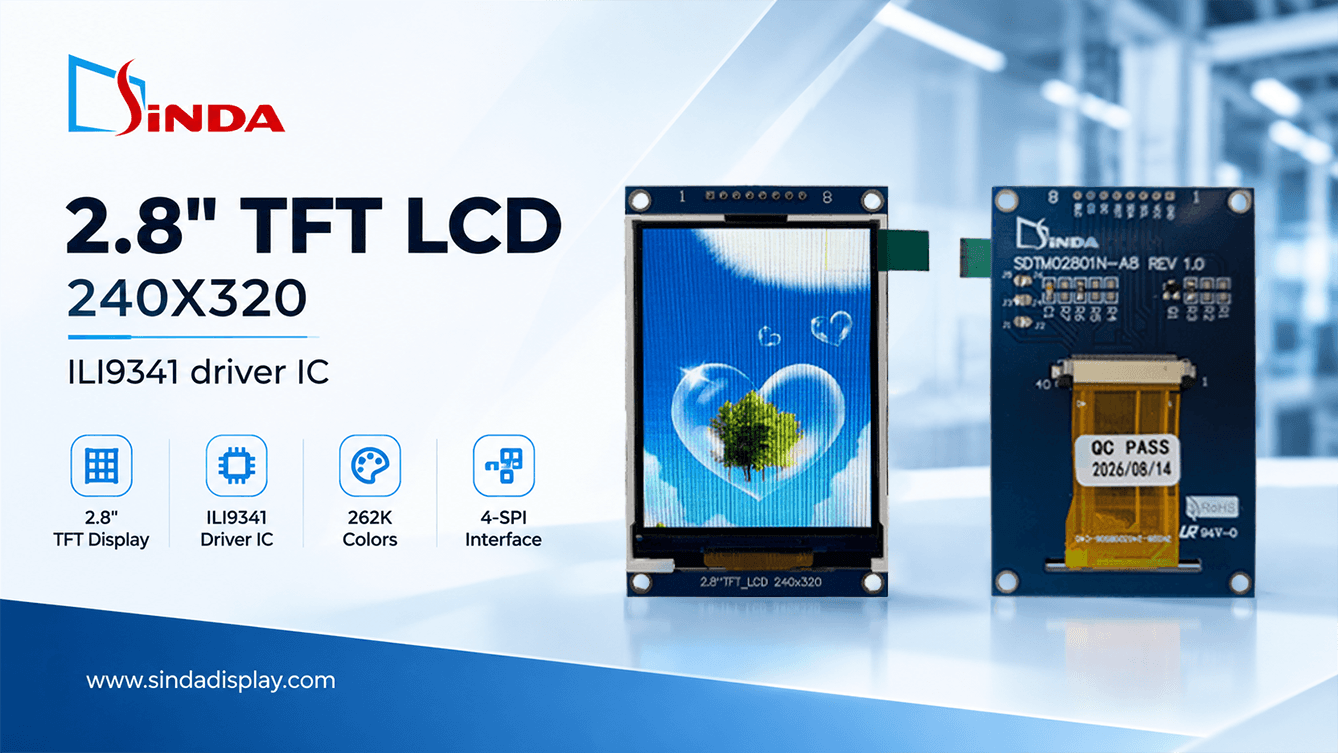

Anwendungsbeispiel: 2,8"-ILI9341-SPI-Modul

Dieses kompakte Modul eignet sich für Handgeräte, industrielle Steuerungen und Messinstrumente. All diese Produkte haben eine Gemeinsamkeit: den begrenzten Platz.

 4-Draht-SPI benötigt nur wenige MCU-Pins. Dadurch bleiben I/O für Sensoren und Tasten frei.

 Die Dicke von 3,60 mm ermöglicht den Einsatz in schlanken Gehäusen.

 Die 3,0-V-Logik liegt innerhalb des Spannungsbereichs von 1,65–3,3 V des ICs. Stellen Sie sicher, dass die Pegel mit Ihrem MCU übereinstimmen.

 Blickrichtung 12 Uhr: Prüfen Sie, ob diese der Blickrichtung des Bedieners entspricht.

Instrumentendisplays zeigen hauptsächlich Messwerte, Menüs und einfache Trendanzeigen an. Dies harmoniert gut mit partieller Aktualisierung und DMA.

Erleben Sie das 2,8-Zoll-Modul in Aktion: Sehen Sie sich das Produktvideo auf YouTube an.

Vom Entwicklungsboard zur Serienproduktion: Was Sie vor der Bestellung prüfen sollten

Ein Bildschirm, der auf dem Labortisch funktioniert, ist noch lange nicht für den Serieneinsatz bereit.

Checkliste für die Spezifikationen (vor der Angebotserstellung)

·Größe und aktive Fläche: Muss zu Ihrem Gehäuse und der Frontblende passen.

·Schnittstelle und Pin-Belegung: Legen Sie fest, ob SPI, 8080 oder RGB verwendet werden soll, und prüfen Sie die Pin-Reihenfolge des FPC-Anschlusses.

·Logikspannung: Muss auf Ihren Mikrocontroller (MCU) abgestimmt sein.

·Helligkeit (cd/m²): Geben Sie die tatsächlichen Einsatzbedingungen an, nicht die Laborwerte.

·Blickrichtung: Geben Sie an, von welcher Seite der Benutzer auf das Display schaut.

·Temperaturbereich: Geben Sie den tatsächlichen Betriebs- und Lagertemperaturbereich an.

·Lebensdauer der Hintergrundbeleuchtung: Fragen Sie nach konkreten Stundenangaben, nicht nach vagen Begriffen.

·Touch-Funktion: Entscheiden Sie sich jetzt – keine, resistiv oder kapazitiv?

·Jährliches Volumen: Dies ist für die Planung des Lieferanten entscheidend.

Der ILI9341 verfügt über keine integrierte Touch-Funktion. Touch-Funktionalität wird über eine separate Schicht mit eigenem Controller realisiert. Falls Sie diese benötigen, prüfen Sie unsere Touchpanel-Optionen in Verbindung mit dem Display.

Häufige Fallstricke beim Übergang vom Prototyp zur Serienfertigung

·Module für den Hobbybereich: Bei Entwicklungsmodulen fehlen oft vollständige Spezifikationen oder eine garantierte Fertigungsstabilität.

·Unzureichend getestete Einsatzumgebung: Testergebnisse aus dem Labor lassen selten Rückschlüsse auf das Verhalten bei hohen Temperaturen oder im Außeneinsatz zu.

·Späte Entscheidung für Touch-Funktionalität: Eine nachträgliche Integration ändert die Aufbauhöhe und das Design der Frontabdeckung.

·Abweichungen in den Spezifikationen: Das gelieferte Modul muss exakt dem getesteten Modell entsprechen. Bestehen Sie auf eine fixierte Spezifikation.

Kundenspezifische ILI9341-TFT-Module von Sinda Display

Sinda Display ist auf industrielle Displaylösungen spezialisiert. Wir fertigen COB-, COG-, OLED- und TFT-Displays sowie Touchpanels für den professionellen Einsatz (außerhalb des Consumer-Bereichs). Unser Fokus liegt auf konstanter Qualität und einem vernünftigen Preis-Leistungs-Verhältnis.

Bei TFT-Projekten im QVGA-Bereich bieten wir Anpassungen hinsichtlich Panelgröße und Außenabmessungen, FPC-Länge und Anschlussstecker, Hintergrundbeleuchtung, Touch-Integration (inkl. Deckglas) sowie Schnittstellen- und Pin-Konfiguration an. Unsere Seite für kundenspezifische Lösungen erläutert die verfügbaren Optionen und den Entwicklungsablauf. Bitte beachten Sie, dass nicht bei jedem Modell alle Parameter angepasst werden können.

ILI9341-Modelle in unserem TFT-Sortiment

Vier Parallel angebundene Module auf Basis des ILI9341 sind in unserer TFT-Serie enthalten. Sie verfügen allesamt über eine Auflösung von 240×320 Pixeln und sind für einen Temperaturbereich von -20 °C bis +70 °C ausgelegt. Das oben gezeigte 2,8-Zoll-SPI-Modul ist ebenfalls erhältlich.

Benötigen Sie SPI-Displays in anderen Größen? Unsere 2,4-Zoll-SPI-Modelle (SDT02401N-A10, -B16, -B18, SDT03202N-A10) sowie die 3,2-Zoll-SPI-Modelle (SDT03217N-A10, SDT03218N-A14) basieren stattdessen auf der ST7789-Familie. Wählen Sie den IC anhand der benötigten Schnittstelle aus, nicht allein anhand des Namens.

Möchten Sie Ihr Design überprüfen lassen? Kontaktieren Sie unser Team und teilen Sie uns die gewünschte Größe, Schnittstelle, Einsatzumgebung sowie das geplante Volumen mit. Wir sagen Ihnen, welche Lösung am besten passt.
