Bei der Entwicklung einer Brandmeldezentrale (BMZ) konzentrieren sich Ingenieure meist auf die Leiterplatte, die Stromversorgung und die Alarmierungskreise. Das Display wird oft nur als zweitrangiges Element betrachtet. Das ist ein Fehler.

Das Display einer Brandmeldezentrale ist das Erste, worauf Techniker, Gebäudeverwalter oder Feuerwehrleute im Notfall blicken. Ist es schwer lesbar, reagiert es träge oder fällt es bei einem Stromausfall aus, gehen die Folgen weit über bloße Gewährleistungsansprüche hinaus. Die Wahl der richtigen Displaytechnologie – und deren fachgerechte Anpassung – ist eine Designentscheidung, die ebenso viel Sorgfalt erfordert wie jede andere sicherheitskritische Komponente.

Dieser Leitfaden erläutert, was Hersteller von Brandmeldezentralen und Entwicklungsingenieure bei der Auswahl eines Displays wissen müssen: die technologischen Optionen, die im Zusammenhang mit Brandschutznormen stehenden Designaspekte sowie den Ablauf des Anpassungsprozesses.

Welche Rolle spielt das Display in einer Brandmeldezentrale?

Brandmeldezentrale (BMZ): die zentrale Steuereinheit eines Brandmeldesystems. Sie empfängt Signale von Rauch- und Wärmemeldern sowie manuellen Handfeuermeldern, löst Alarmierungseinrichtungen aus und protokolliert den Systemstatus.

Das Display wandelt die internen Verarbeitungsprozesse in Informationen um, auf die ein Mensch reagieren kann. Dabei sind vor allem zwei Einsatzbereiche des Displays von Bedeutung:

·Display der Hauptzentrale – zeigt den Systemstatus in Echtzeit an: Normalbetrieb, Störung, Überwachungsmeldung (Supervisory) oder Alarm, sowie die spezifische Zone oder den Melderpunkt, von dem das Ereignis ausgeht.

·Display eines abgesetzten Anzeigetableaus (Remote Annunciator) – eine Zweitanzeige, die oft in der Nähe des Gebäudeeingangs installiert ist und den Status der Hauptzentrale spiegelt, sodass Einsatzkräfte nicht erst die Hauptzentrale aufsuchen müssen.

An beide Displaytypen werden höhere Anforderungen gestellt als an herkömmliche Industrie-HMIs, da Brandmeldesysteme der Sicherheit von Menschenleben dienen. In den USA regelt die Norm UL 864 die Anforderungen an Steuerzentralen für Brandmeldesysteme und setzt voraus, dass die Zentrale Alarm- und Störungszustände klar und unverzüglich kommunizieren kann. In Europa gelten gemäß EN 54 vergleichbare Anforderungen. Zudem schreibt die NFPA 72 vor, dass eine Notstromversorgung (Batteriepufferung) das System – einschließlich des Displays – für eine festgelegte Bereitschaftszeit (üblicherweise 24 Stunden) sowie für einen anschließenden Alarmbetrieb von mehreren Minuten allein aus der Batterie aufrechterhalten muss.

Genau an diesem Punkt hört die Wahl des Displays auf, eine rein kosmetische Entscheidung zu sein. Ein Display, das zu viel Strom aufnimmt oder bei niedriger Spannung unlesbar wird, gefährdet unmittelbar die Fähigkeit des Systems, die Anforderungen an den Standby-Betrieb zu erfüllen. Genau solche Design-Vorgaben erarbeitet unser Team für kundenspezifische Lösungen gemeinsam mit Herstellern von Brandmelde- und Sicherheitstechnik.

Segment-LCD, Grafik-COG-LCD oder TFT – welche Display-Technologie passt zu Ihrem Bedienfeld?

Drei Display-Technologien decken den Großteil der Anwendungen für Brandmeldezentralen (FACP) ab. Jede davon eignet sich für ein unterschiedliches Maß an Informationsdichte und ein spezifisches Energiebudget.

COG-LCDs zur Zeichen- oder Segmentdarstellung: Zuverlässige Anzeige grundlegender Statusinformationen

Ein COG-LCD (Chip-on-Glass) zur Zeichen- oder Segmentdarstellung zeigt feste oder teilvariable Informationen an – etwa Zonennummern, Statusmeldungen (Alarm, Störung, Normalbetrieb) oder einfache alphanumerische Texte. Dank des sehr geringen Stromverbrauchs ist diese Technologie ideal für die langen Batterie-Standby-Zeiten geeignet, die Brandmeldezentralen (BMZ) einhalten müssen. Zudem ist der mechanische Aufbau einfach, was die für Brandschutzausrüstung geforderte lange Lebensdauer begünstigt. Aus diesem Grund setzen die meisten konventionellen sowie adressierbaren Brandmeldezentralen der mittleren Leistungsklasse nach wie vor auf diese Technologie. Referenzspezifikationen finden Sie in unserer Produktreihe für COG-LCD-Displays.

Grafische Punktmatrix-LCDs: Wenn mehr Informationen angezeigt werden müssen

Wenn eine Brandmeldezentrale vollständig individuelle Texte anzeigen soll – etwa Beschreibungen von Geräte-Standorten, Ereignisprotokolle oder mehrsprachige Meldungen –, ist ein grafisches Punktmatrix-LCD die passende Weiterentwicklung. Auch diese Displays verbrauchen im Vergleich zu Farbdisplays wenig Strom, bieten Entwicklern jedoch eine pixelgenaue Kontrolle über das Layout – ein wichtiger Aspekt, wenn beispielsweise vereinfachte Zonenpläne dargestellt werden sollen.

TFT-Displays: Für vernetzte Zentralen und Touch-Bedienung

Vernetzte Brandmeldezentralen der gehobenen Klasse, Gebäudeleitsysteme und abgesetzte Bedienteile mit Touchscreen nutzen zunehmend kleine bis mittelgroße TFT-Displays. Sie unterstützen Farbdarstellung, grafische Zonenpläne und Touch-Bedienung, gehen jedoch mit einem deutlich höheren Stromverbrauch einher. Daher kommen TFT-Displays meist nur in Zentralen mit leistungsstarker Hauptstromversorgung zum Einsatz oder dort, wo die höhere Last bereits in die Berechnung der Batterie-Standby-Zeit eingeflossen ist. Unsere TFT-Produktreihe deckt die für diesen Anwendungsbereich gängigsten Größen und Schnittstellenoptionen ab.

Wichtige Designaspekte bei der Auswahl eines Displays für Brandmeldezentralen

Neben der reinen Technologieentscheidung bestimmen verschiedene Designfaktoren, ob sich ein Display tatsächlich für den Einsatz in einer Brandmeldeanlage eignet:

·Der Stromverbrauch im Standby-Modus ist wichtiger als im aktiven Betrieb, da sich die Zentralen den Großteil ihrer Lebensdauer im Standby-Modus befinden.

·Der Betriebstemperaturbereich muss auch nicht klimatisierte Technikräume abdecken, nicht nur Büroumgebungen.

·Helligkeit und Kontrast der Hintergrundbeleuchtung müssen sowohl in schwach beleuchteten Technikräumen als auch in hellen Eingangsbereichen eine gute Ablesbarkeit gewährleisten.

·Kundenspezifische Zeichensätze und Beschriftungen sind oft erforderlich, um sie auf die vorhandene Firmware und Terminologie des Herstellers abzustimmen.

·Eine Abschirmung gegen elektromagnetische Störungen (EMI/EMV) muss frühzeitig berücksichtigt werden, da Brandmeldezentralen häufig in der Nähe von Alarmierungskreisen und Netzteilen installiert werden. ·Eine langfristige Versorgungssicherheit ist unerlässlich – die Produktion einer Brandmeldezentrale kann sich über ein Jahrzehnt oder länger erstrecken, und das Display muss über diesen gesamten Lebenszyklus hinweg zuverlässig verfügbar sein.

Frage: Eignet sich ein LCD oder ein LED-Display besser für eine Brandmeldezentrale? Antwort: Beide erfüllen unterschiedliche Zwecke. LED-Anzeigen eignen sich hervorragend für einfache, gut sichtbare Statussignale (Betrieb, Alarm, Störung). LCDs sind die bessere Wahl, wenn die Zentrale spezifische Informationen übermitteln muss – etwa Zonenbezeichnungen, Ereignisdetails oder individuelle Texte –, anstatt lediglich einen Status anzuzeigen.

Kundenspezifische Anpassung von Displays für Hersteller von Brandmeldezentralen: Der Ablauf

Standard-Displaymodule passen selten exakt zu den mechanischen Abmessungen oder der Firmware einer Brandmeldezentrale. Die meisten Hersteller arbeiten daher mit einem Display-Lieferanten zusammen, um kundenspezifische Anpassungen vorzunehmen. Dazu gehören typischerweise:

1.Außen- und Einbaumaße – Anpassung des Displays an einen vorhandenen Gehäuseausschnitt oder eine Frontblende.

2.Kundenspezifischer Zeichensatz oder Icon-Satz – Implementierung der spezifischen Terminologie und Symbole für Alarm, Störung und Überwachung, die von der Firmware der Zentrale erwartet werden.

3.Anpassung von Anschlüssen und Schnittstellen – Abstimmung der Pin-Belegung und des Schnittstellenprotokolls auf das Design der vorhandenen Steuerplatine.

4.Branding-Elemente – Platzierung des Logos oder – falls erforderlich – individuelle Tönung des Sichtbereichs.

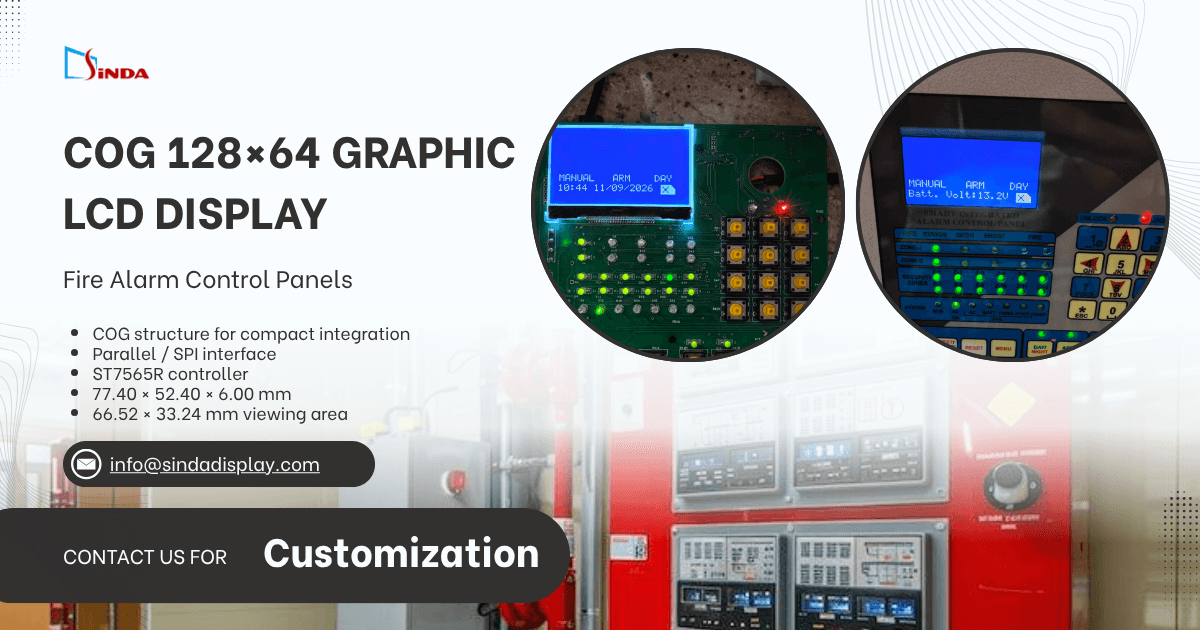

Fallstudie: Grafisches COG-LCD für eine Brandmeldezentrale

Ein Hersteller von Brandmeldezentralen benötigte ein Display, das mehrzeilige Statustexte, individuelle Zonenbezeichnungen und einfache grafische Symbole darstellen konnte – ohne den höheren Stromverbrauch eines Farbdisplays zu verursachen. Sinda Display lieferte ein grafisches COG-LCD, das nach folgenden Spezifikationen gefertigt wurde:

Die COG-Struktur (Chip-on-Glass) macht eine separate Leiterplatte hinter dem Glas überflüssig. Dadurch bleibt das Modul so flach, dass es in ein kompaktes Bedienfeldgehäuse passt, ohne dass dieses neu konstruiert werden muss. Die Grafikauflösung von 128 × 64 Pixeln bot dem Hersteller genügend Spielraum für die Darstellung mehrzeiliger Alarmmeldungen und einfacher Zonensymbole – genau der oben beschriebene Anwendungsfall für grafische Punktmatrix-Displays. Gleichzeitig ermöglichten der ST7565R-Controller und die duale Schnittstelle (parallel/SPI) die Integration in das bestehende Steuerplatinen-Design bei minimalem Firmware-Anpassungsaufwand. Da es sich um ein monochromes Grafik-LCD und nicht um ein Farb-TFT handelte, blieb die Leistungsaufnahme im Standby-Betrieb niedrig genug, um die Anforderungen an die Batterie-Notstromversorgung gemäß NFPA 72 zu erfüllen.

Genau auf dieser Art der Zusammenarbeit basiert unser Prozess für kundenspezifische Lösungen: Wir gehen vom bestehenden Design des Herstellers aus, anstatt zu verlangen, dass das Produkt um ein Standardbauteil herum neu konstruiert wird.

FAQ: Häufige Fragen zu Displays für Brandmeldezentralen

F: Welche Zertifizierungen benötigt ein Display für den Einsatz in einer Brandmeldezentrale?

A: Das Display selbst ist nicht separat nach UL oder EN 54 zertifiziert; die Zertifizierung bezieht sich immer auf die gesamte Steuereinheit. Dennoch müssen Leistungsaufnahme, Temperaturbereich und Zuverlässigkeitsdaten des Displays die Zertifizierungsprüfung des gesamten Systems unterstützen. Die Zusammenarbeit mit einem Lieferanten, der diese nachgelagerten Anforderungen versteht, hilft daher, spätere Neukonstruktionen zu vermeiden.

F: Kann ein Display auch bei geringen Stückzahlen kundenspezifisch angepasst werden?

A: Ja. Produktlinien für Brandmeldeanlagen weisen oft geringere Stückzahlen auf als Unterhaltungselektronik. Daher sind die meisten Programme zur Display-Anpassung auf Mindestbestellmengen (MOQ) und Lieferzeiten ausgelegt, die für Hersteller von Industrie- und Sicherheitsausrüstung realistisch sind, und nicht auf die Massenproduktion im Konsumgüterbereich.

F: Welche Lebensdauer sollte ein Display für eine Brandmeldezentrale im Praxiseinsatz aufweisen?

A: Für Brandmeldesysteme wird häufig eine Nutzungsdauer von 10 Jahren oder mehr spezifiziert. Die Wahl der Displaytechnologie sollte dem Rechnung tragen und bewährten Komponenten mit langen Lieferzyklen den Vorzug vor den jeweils neuesten Bauteilen geben.

Die Wahl eines Displays für eine Brandmeldezentrale ist nicht nur eine Entscheidung über eine Komponente, sondern eine Entscheidung hinsichtlich Sicherheit und Normkonformität. Ganz gleich, ob für Ihr System ein stromsparendes Zeichen-LCD, ein grafisches Punktmatrix-Display oder ein Farb-TFT benötigt wird: Eine von Anfang an korrekte Spezifikation und Anpassung verhindert kostspielige Neukonstruktionen zu einem späteren Zeitpunkt. Kontaktieren Sie Sinda Display, um die Display-Anforderungen für Ihr Panel zu besprechen.
