Wenn Sie eine Zapfsäule, einen Smart Meter, ein medizinisches Überwachungsgerät oder ein beliebiges Industriegerät entwickeln, passt ein handelsübliches Standard-Display oft nicht zu Ihrer Benutzeroberfläche. Hier kommt ein kundenspezifisches Segment-LCD ins Spiel. Dieser Leitfaden erklärt, was es ist, wie man es entwirft, welche Kosten anfallen und wie der Beschaffungsprozess abläuft – damit Sie kompetent mit Lieferanten sprechen können, anstatt nur zu mutmaßen.

Was ist ein kundenspezifisches Segment-LCD?

Kundenspezifisches Segment-LCD: ein Flüssigkristall-Display, das aus festen Formen – Ziffern, Symbolen oder Icons – besteht. Jede Form (oder jedes „Segment“) lässt sich unabhängig ein- oder ausschalten, um eine bestimmte Information anzuzeigen.

Im Gegensatz zu Grafik- oder TFT-Displays stellen Segment-LCDs keine beliebigen Bilder Pixel für Pixel dar. Sie zeigen einen festen Satz vorgefertigter Elemente an. Denken Sie an die Preisanzeige einer Zapfsäule oder das Batteriesymbol an einem Stromzähler: Jede sichtbare Form wurde bereits in der Entwurfsphase auf das Glas gezeichnet und nicht erst in Echtzeit generiert.

Bei einem solchen Projekt begegnen Ihnen immer wieder bestimmte Fachbegriffe:

Segment: die kleinste ansteuerbare Einheit auf dem Display. Es kann sich um eine Ziffer, einen Balken, einen Punkt oder ein spezielles Symbol handeln.

Common Line (Gemeinsame Leitung): der elektrische Anschluss, der von mehreren Segmenten derselben Spannungsgruppe gemeinsam genutzt wird.

Segmentleitung: der elektrische Anschluss, der für ein einzelnes Segment vorgesehen ist.

Icon (Symbol): eine feste Silhouette – etwa ein Batteriesymbol, ein Schraubenschlüssel oder eine Flamme –, die direkt auf das Glas aufgebracht ist, um einen Status oder eine Funktion darzustellen.

Da jede Form individuell entworfen wird, sind Sie nicht an Standard-Ziffernschriften oder -Layouts gebunden. Sie können Ziffern, Symbole und Balkendiagramme auf einer einzigen Glasfläche kombinieren und genau auf die Frontplatte Ihres Produkts abstimmen.

Genau deshalb sind Segment-LCDs eine hervorragende Wahl für Anwendungen wie Zapfsäulen, Messgeräte, Smart-Home-Systeme und Handheld-Geräte: Die Benutzeroberfläche ändert sich nach dem Design selten, und das Display muss lediglich über Jahre hinweg zuverlässig und bei geringem Stromverbrauch funktionieren.

Segment-LCD vs. TFT vs. OLED: Welche Technologie passt zu Ihrem Produkt?

Bevor Sie sich für ein Segment-LCD entscheiden, sollten Sie prüfen, ob es tatsächlich die richtige Technologie für Ihre Benutzeroberfläche ist. Hier ist ein Vergleich der drei gängigsten Optionen für industrielle und nicht-konsumorientierte Anwendungen:

F: Sollte ich mich für ein Segment-LCD entscheiden, auch wenn mein Produkt später möglicherweise Grafiken benötigt?

A: Wenn Ihre Benutzeroberfläche tatsächlich fest definiert ist – also nur aus Zahlen, Statussymbolen und wenigen Zeichen besteht –, bietet ein Segment-LCD über die gesamte Produktlebensdauer hinweg Kostenvorteile und einen geringeren Stromverbrauch. Wenn Sie jedoch erwarten, dass sich die Benutzeroberfläche weiterentwickelt, ist ein kleines TFT-Modul langfristig meist die sicherere Wahl.

Segment-LCDs punkten, wenn langfristige Lieferstabilität, geringer Stromverbrauch und gute Ablesbarkeit im Außenbereich im Vordergrund stehen. Genau deshalb sind sie nach wie vor die Standardlösung für Zapfsäulen, Zähler (für Wasser, Gas oder Strom) und industrielle Bedienpanels – selbst angesichts der gesunkenen TFT-Preise.

Wichtige Überlegungen vor der kundenspezifischen Anpassung

Sobald feststeht, dass ein Segment-LCD die richtige Wahl ist, entscheiden einige wenige Faktoren darüber, wie sich das Display im praktischen Einsatz bewährt.

Optischer Modus: TN vs. STN vs. FSTN vs. VA

Optischer Modus: die Flüssigkristalltechnologie, die Kontrast, Betrachtungswinkel und optische Erscheinung des Displays bestimmt.

·TN (Twisted Nematic): der am weitesten verbreitete und kostengünstigste Modus. Gut geeignet für einfache Ziffern- oder Symbolanzeigen bei direkter Draufsicht.

·STN (Super Twisted Nematic): besserer Kontrast und größerer Betrachtungswinkel als bei TN, bei moderaten Mehrkosten.

·FSTN (Film-kompensiertes STN): ergänzt durch eine Kompensationsfolie (Retardationsfolie) für eine echte Schwarz-auf-Weiß- oder Schwarz-auf-Grau-Darstellung anstelle des für STN typischen Blaustichs – eine häufige Wahl, wenn ein klareres, hochwertigeres Erscheinungsbild gefragt ist.

·VA (Vertical Alignment): bietet den dunkelsten Hintergrund und den besten Kontrast dieser Gruppe; oft eingesetzt, wenn das Display einen „Dark Mode“ oder eine Negativdarstellung aufweisen soll.

Die frühzeitige Wahl des richtigen Modus verhindert kostspielige Neuentwicklungen – sind das Layout und die Werkzeuge erst einmal festgelegt, bedeutet eine Änderung des optischen Modus meist, dass man wieder ganz von vorne beginnen muss.

Ablesbarkeit im Außenbereich & Betriebstemperaturbereich

Wenn Ihr Gerät im Freien oder in einer Umgebung ohne Klimatisierung betrieben wird – etwa an einer Zapfsäule, einer Ladestation für Elektrofahrzeuge oder bei Außeneinsatzgeräten –, sind vor allem zwei technische Spezifikationen entscheidend:

·Breiter Betriebstemperaturbereich: Standard-LCDs sind meist für Innenräume ausgelegt; spezielle Flüssigkeitsmischungen für den Außeneinsatz erweitern den nutzbaren Temperaturbereich, sodass das Display auch Sommerhitze und Winterkälte standhält, ohne träge zu reagieren oder dunkel zu werden.

·Lesbarkeit bei Sonnenlicht: Reflektive oder transflektive Segment-LCDs bleiben auch bei direkter Sonneneinstrahlung lesbar – im Gegensatz zu den meisten hintergrundbeleuchteten Grafikdisplays. Dies ist ein wesentlicher Grund dafür, dass Segment-LCDs nach wie vor der Standard für Anzeigen an Zapfsäulen und Ladestationen sind.

Schnittstelle, Icons und kundenspezifisches Symboldesign

Segment-LCDs werden typischerweise über eine der folgenden Schnittstellenarten angeschlossen:

·Direktansteuerung (über Pins oder Zebra-Verbinder) für einfache Displays mit geringer Segmentanzahl

·FPC-Kabel (Flexible Printed Circuit) für komplexere Layouts oder bei begrenztem Platzangebot

·Treiber-IC mit SPI- oder Parallelschnittstelle für Displays mit höherer Segmentanzahl

Auch das Design von Icons und Symbolen erfordert Aufmerksamkeit. Achten Sie auf klare Formen und vermeiden Sie allzu feine Details: Ein Segment-LCD ist kein Grafikdisplay; Formen, die in einer Vektordatei scharf wirken, können verschwimmen oder an Kontur verlieren, sobald sie in der Serienfertigung auf das Glas geätzt werden.

Kosten, Mindestbestellmenge (MOQ) und Lieferzeit: Was Sie erwartet

Eine der am häufigsten gestellten Fragen lautet schlicht: Was kostet ein kundenspezifisches Segment-LCD eigentlich? Die ehrliche Antwort lautet: „Das kommt darauf an“ – doch hier erfahren Sie, wovon es abhängt.

F: Welches Budget für Werkzeugkosten (NRE) ist für ein erstes kundenspezifisches Segment-LCD-Projekt realistisch?

A: Das hängt von der Segmentanzahl, dem optischen Modus sowie der Frage ab, ob eine Hintergrundbeleuchtung oder Flüssigkristalle für einen erweiterten Temperaturbereich erforderlich sind – genau deshalb werden die Werkzeugkosten individuell pro Design kalkuliert und nicht als Festpreis angegeben. Als Faustregel gilt: Einfache TN-Designs liegen am unteren Ende der Skala, während Designs mit Hintergrundbeleuchtung, erweitertem Temperaturbereich oder integrierter Touch-Funktion teurer sind. Die Angabe der Außenabmessungen und einer groben Segmentaufteilung genügt bereits, um einen projektspezifischen Kostenvoranschlag zu erhalten.

F: Mit welcher Mindestbestellmenge (MOQ) sollte ich rechnen?

A: Die Mindestbestellmenge wird projektspezifisch auf Basis von Panelgröße, Komplexität und Fertigungsverfahren festgelegt; daher ist es sinnvoll, diesen Wert direkt auf Ihr konkretes Design zu beziehen, anstatt von einer pauschalen Zahl auszugehen. Nennen Sie uns Ihr angestrebtes Volumen, und wir richten die MOQ-Staffelungen danach aus – nicht umgekehrt.

F: Wie lange dauert es vom bestätigten Design bis zu den ersten Mustern?

A: Die Durchlaufzeit hängt von der Komplexität der Zeichnung und der aktuellen Auslastung der Werkzeugfertigung ab; am besten lässt sie sich bestimmen, sobald Ihre Spezifikationen feststehen. Generell lassen sich einfachere TN-Designs schneller fertigungstechnisch umsetzen als Varianten mit Hintergrundbeleuchtung oder integriertem Touch.

Wichtig zu wissen: Die Werkzeugkosten sind eine einmalige Investition. Nach der Bezahlung gehen das Werkzeug und das Design in Ihren Besitz über, und die Stückkosten sind im Vergleich zu anderen infrage kommenden Displaytechnologien meist sehr niedrig. Für Unternehmen, die HMI-Bedienpanels für Industrieanlagen oder Schnittstellen für Zapfsäulen entwickeln, macht dies das Segment-LCD oft zur kosteneffizientesten und preisstabilsten Lösung über den gesamten Produktlebenszyklus hinweg. Da jedes Projekt eine individuelle Kostenstruktur aufweist, erhalten Sie verlässliche Zahlen am besten durch ein Angebot, das auf Ihrem konkreten Design basiert.

Von der Zeichnung zur Serienfertigung: Der Entwicklungsprozess

Projekte für kundenspezifische Segment-LCDs folgen einem weitgehend einheitlichen Ablauf – unabhängig davon, ob es sich um Ihr erstes oder Ihr fünfzehntes Projekt handelt:

1. Anforderungsanalyse – Sie übermitteln uns die Außenabmessungen, den Sichtbereich, die Segmentaufteilung (oder eine grobe Skizze), die Betriebsspannung, den Temperaturbereich sowie die bevorzugte Schnittstelle.

2. Zeichnungs- und Layout-Entwurf – Der Lieferant setzt Ihre Anforderungen in eine technische Zeichnung um, die die genauen Segmentformen, die Zuordnung der Common- und Segment-Leitungen sowie die Außenkontur des Panels darstellt.

3. Zeichnungsfreigabe – Sie prüfen die Zeichnung und geben sie frei. Dieser Schritt ist entscheidender als jeder andere: Nach der Freigabe bildet er die Grundlage für die Werkzeugentwicklung.

4. Werkzeug- und Formenentwicklung – die Form und die Produktionswerkzeuge werden speziell für Ihr Design angefertigt.

5. Musterproduktion und Überprüfung – es werden erste Muster hergestellt, damit Sie Passform, Funktion und optische Qualität im Zusammenspiel mit Ihrem Produkt testen können.

6. Serienproduktion – nach der Freigabe der Muster geht das Display in die planmäßige Serienfertigung über, basierend auf Ihren Prognosen oder Bestellungen.

Die meisten Verzögerungen in diesem Prozess entstehen durch unvollständige Spezifikationen in Schritt 1 oder unklare Grafikvorlagen für die Symbole. Daher macht ein Lieferant mit echter Erfahrung in der Display-Entwicklung – im Gegensatz zu einem reinen Vermittler, der Ihre Datei nur an ein Werk weiterleitet – einen messbaren Unterschied für einen reibungslosen Projektablauf von der Zeichnung bis zur Auslieferung.

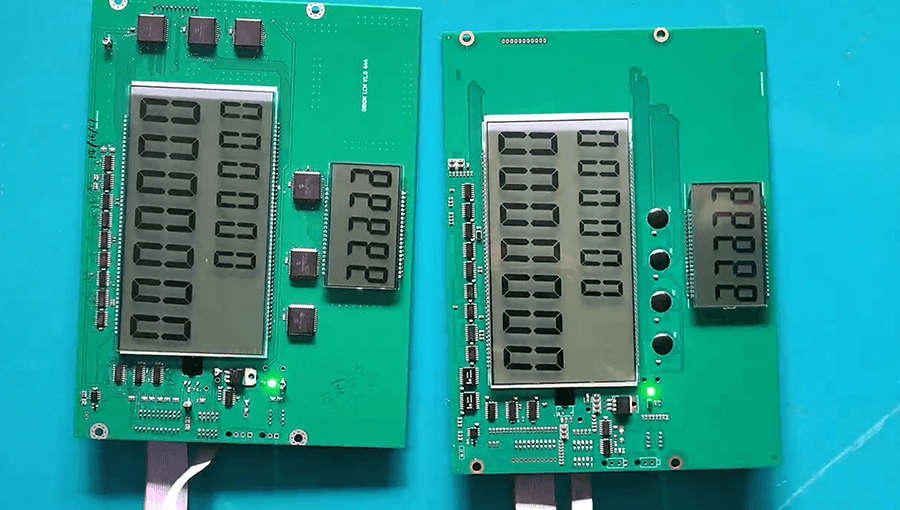

Fallstudie: Kundenspezifisches Segment-LCD für Zapfsäulen

Ein Hersteller von Zapfsäulen musste ein vorhandenes Display ersetzen, ohne das übrige Gerät neu zu konstruieren: Das neue Segment-LCD musste in denselben Einbaubereich auf der Leiterplatte passen und über dieselbe elektrische Schnittstelle wie das bisherige Display funktionieren.

Wir entwickelten ein 7-Segment-LCD mit mehreren Zonen, das große Ziffern für Kraftstoffmenge und Transaktionsdaten mit einem zusätzlichen numerischen Bereich für weitere Betriebsinformationen kombinierte. Da das Display im Außenbereich an der Zapfsäule eingesetzt wird, wurden sowohl die Ablesbarkeit als auch der Temperaturbereich als grundlegende Anforderungen und nicht als bloße Zusatzoptionen behandelt.

Ergebnis: Das kundenspezifische Display passte nahtlos in das vorhandene Gehäuse und die Leiterplattenarchitektur des Kunden – ohne mechanische Neukonstruktion –, während es gleichzeitig eine klare numerische Ablesbarkeit und einen stabilen Betrieb für den dauerhaften Einsatz an Zapfsäulen bei jedem Wetter gewährleistete.

Solche Projekte verdeutlichen ein immer wiederkehrendes Muster: Die technische Herausforderung besteht selten in der Frage, ob sich etwas überhaupt fertigen lässt, sondern vielmehr darin, ob es so realisiert werden kann, dass es in die vorhandenen Abmessungen passt, den Außenbedingungen standhält und über Jahre hinweg zuverlässig funktioniert – und das ohne aufwendige Neukonstruktion. Genau an diesem Anspruch orientieren sich unsere kundenspezifischen Displaylösungen.

FAQ: Häufige Fragen zu kundenspezifischen Segment-LCDs

F: Kann ich ein vorhandenes Standard-Segment-LCD anpassen, anstatt es von Grund auf neu zu entwickeln?

A: Manchmal. Wenn ein Standardmodul Ihrem Layout bereits nahekommt, können geringfügige Änderungen schneller und kostengünstiger sein als eine komplette Neuentwicklung. Wenn Ihre Schnittstelle jedoch spezielle Symbole oder eine ungewöhnliche Außenform erfordert, ist eine komplette Neuentwicklung langfristig meist die zuverlässigere Lösung.

F: Benötige ich ein fertiges Produktdesign, bevor ich einen Lieferanten kontaktiere?

A: Nein. Eine Skizze, grobe Außenmaße und eine Liste der anzuzeigenden Inhalte genügen, um das Gespräch zu beginnen. Detaillierte Zeichnungen folgen erst, nachdem die grundlegenden Anforderungen geklärt sind.

F: Was passiert, wenn ich das Design ändern muss, nachdem die Werkzeuge bereits gefertigt wurden?

A: Kleinere Änderungen sind manchmal möglich, doch wesentliche Layout-Anpassungen erfordern in der Regel neue Werkzeuge. Daher ist die Freigabe der Zeichnungen vor der Werkzeugfertigung der wichtigste Meilenstein im gesamten Prozess.

F: Sind Segment-LCDs angesichts der gesunkenen Preise für kleine TFT-Module überhaupt noch relevant?

A: Ja – insbesondere bei Produkten für den Außeneinsatz, batteriebetriebenen Geräten oder Produkten mit langer Lebensdauer. Segment-LCDs sind TFT-Displays hinsichtlich Stromverbrauch, Ablesbarkeit bei Sonnenlicht und langfristiger Verfügbarkeit der Komponenten überlegen; Faktoren, die bei einer Nutzungsdauer von 5 bis 10 Jahren entscheidend sind.

F: Können auf einem kundenspezifischen Segment-LCD sowohl Ziffern als auch Symbole auf derselben Anzeige untergebracht werden?

A: Ja. Ziffern, Symbole, Balkendiagramme und kundenspezifische Zeichen lassen sich auf einer einzigen Glasfläche kombinieren, sofern dies bereits in der Entwurfsphase entsprechend geplant wird.

Wenn Sie den Einsatz eines kundenspezifischen Segment-LCDs für Ihr nächstes Produkt in Erwägung ziehen, prüft unser Team gerne Ihre Anforderungen und erläutert Ihnen die Zeitpläne für Zeichnungserstellung, Werkzeugbau und Musterlieferung. Kontaktieren Sie unser Display-Entwicklungsteam, um das Projekt zu besprechen.
